ディスポーザブル圧力センサー - DPSシリーズ

使い捨て対応圧力センサー

アンプ部とダイアフラム部が分離可能な圧力センサーです。


特徴

アンプ部とダイアフラム部が分離可能

流体の通過するダイアフラム部は、使い捨てが可能なので常にクリーンな状態で計測を行えます。

      アンプ部

           ダイアフラム部

   アンプ部+ダイアフラム部


DPS2型のアンプ部とダイアフラム部は、ダイアフラム部を押し込んで回すだけのワンタッチ式接続です。

滅菌対応可能

ガンマ線滅菌、EOG滅菌、オートクレーブに対応可能です。(※製品型式による)

かんたん配管

継手は理化学機器や医療機器においてスタンダードなルアーロックを採用しており、簡単に配管できます。

幅広いニーズに対応

製品型式により、0~300kPa・-200mmHg~800mmHg・0~1MPaの圧力範囲を計測可能です。

ダイアフラム部の液だまり部を無くしたボアスルー仕様の製品は、流体の滞留によるトラブルを防止します。

細胞関連分析装置や産業機器、汎用プロセスモニタリング等にご使用いただいております。

専用アダプターV-KIT対応

専用のアダプターV-KITを使用すると、PCとUSBで接続するだけで電源の供給が可能です。24V電源を用意する必要がなく簡単にご使用いただけます。

また、PC上で圧力のモニター、圧力データのCSV出力が可能です。

システムの自動化に貢献

DPSシリーズは装置への組み込みも考慮した機能を備えており、システムの自動化に貢献します。

圧力値のアナログ出力以外にも、圧力センサーのステータスを確認するための状態出力、ゼロ調整を開始するためのゼロ・アジャスト入力といった信号線を持っています。

ラインナップ

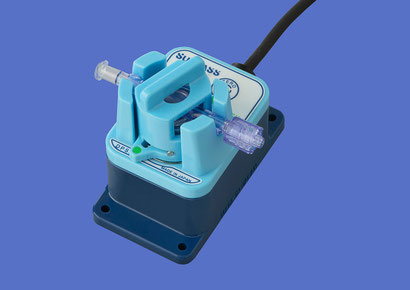

ゲージ圧タイプ

型式

アンプ部   :DPS2-AP-P3

ダイアフラム部:DPS2-P



定格圧力:0~300kPa

接続  :ワンタッチ式

継手  :ルアーロック

ガンマ線滅菌・EOG滅菌・オートクレーブ対応

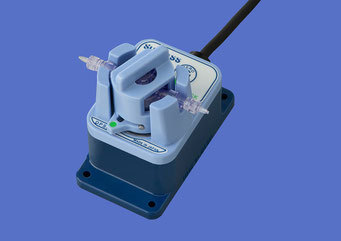

連成圧タイプ

型式

アンプ部   :DPS2-AP-M8

ダイアフラム部:DPS2-M



定格圧力:-200~800mmHg

接続  :ワンタッチ式

継手  :ルアーロック

ガンマ線滅菌・EOG滅菌・オートクレーブ対応

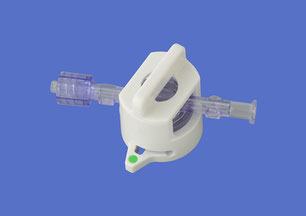

ボアスルータイプ

型式

アンプ部   :DPS2-AP-BT3

ダイアフラム部:DPS2-BT



定格圧力:0~300kPa

接続  :ワンタッチ式

継手  :タケノコ

ガンマ線滅菌・EOG滅菌対応

ダイアフラム部は、液だまり部のないボアスルー構造

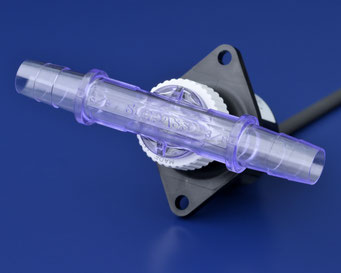

高耐圧タイプ

型式

アンプ部   :DPS-APS-P10

ダイアフラム部:DPS-P



定格圧力:0~1MPa

接続  :ネジ式

継手  :ルアーロック

ガンマ線滅菌・EOG滅菌対応・オートクレーブ対応

型式

仕様 アンプ部型式 ダイヤフラム部 圧力範囲 接液部材質 接続形状
ゲージ圧 DPS2-AP-P3 DPS2-P 0~300kPa ポリカーボネート ルアーロック
連成圧 DPS2-AP-M8 DPS2-M -200~800mmHg ポリカーボネート
ボアスルー DPS2-AP-BT3 DPS2-BT 0~300kPa

ポリカーボネート

シリコン

タケノコ
高耐圧 DPS-APS-P10 DPS-P 0~1MPa ポリカーボネート ルアーロック

ダウンロード

カタログ

ダウンロード
圧力センサー(日本語)
P053-088_PressureSensors_j.pdf
PDFファイル 7.3 MB
ダウンロード
バイオテクノロジー(日本語)
サーパス工業 バイオカタログ.pdf
PDFファイル 22.2 MB

取扱説明書

ダウンロード
DPS取扱説明書
DPS型(2版).pdf
PDFファイル 726.4 KB

CE宣言書

ダウンロード
CE宣言書(DPS)
CE宣言書(DPS).pdf
PDFファイル 21.9 KB

CAD

お問合せ

本製品はレンタルもご利用いただけます。レンタルのご依頼や価格、その他製品に関するお問い合わせは下記よりお願いします。
